Dans un bâtiment industriel de grande hauteur, une partie importante de la chaleur produite par le système de chauffage peut s’accumuler sous la toiture ou au niveau du faîtage. Cette stratification thermique crée un écart de température entre les zones situées en hauteur et celles occupées par les salariés. L’entreprise peut alors continuer à consommer de l’énergie pour chauffer une zone où la chaleur est déjà largement présente.
La déstratification d’air permet de répondre à ce problème en redistribuant vers le bas la chaleur accumulée en hauteur. Pour les entreprises industrielles, cette solution peut s’inscrire dans une démarche globale de réduction des consommations énergétiques et de maîtrise de la facture de chauffage.
Le dispositif des Certificats d’Économies d’Énergie (CEE) permet, sous certaines conditions, d’accompagner financièrement l’installation d’un système de déstratification d’air dans un bâtiment industriel. L’opération relève de la fiche standardisée IND-BA-110 – Système de déstratification d’air (France métropolitaine). La fiche prévoit des critères précis concernant le bâtiment, le chauffage, les équipements et leur installation.
Pour un directeur de site, un responsable énergie, un responsable maintenance ou une direction industrielle, l’enjeu est donc double : réduire les pertes liées à la stratification thermique et optimiser le financement du projet grâce aux CEE.
Qu’est-ce que la déstratification thermique ?
La déstratification thermique correspond au phénomène de redistribution de l’air chaud qui s’accumule naturellement dans les parties hautes d’un bâtiment.
Dans un atelier ou un hall industriel chauffé, l’air chaud monte naturellement. Plus le bâtiment est haut, plus ce phénomène peut devenir important. La température mesurée à plusieurs mètres du sol peut alors être sensiblement supérieure à celle ressentie dans la zone occupée.
Cette situation est particulièrement problématique dans les bâtiments industriels présentant de grandes hauteurs sous plafond ou sous faîtage. Le système de chauffage produit de la chaleur, mais une partie de cette énergie se retrouve concentrée dans les zones supérieures du volume.

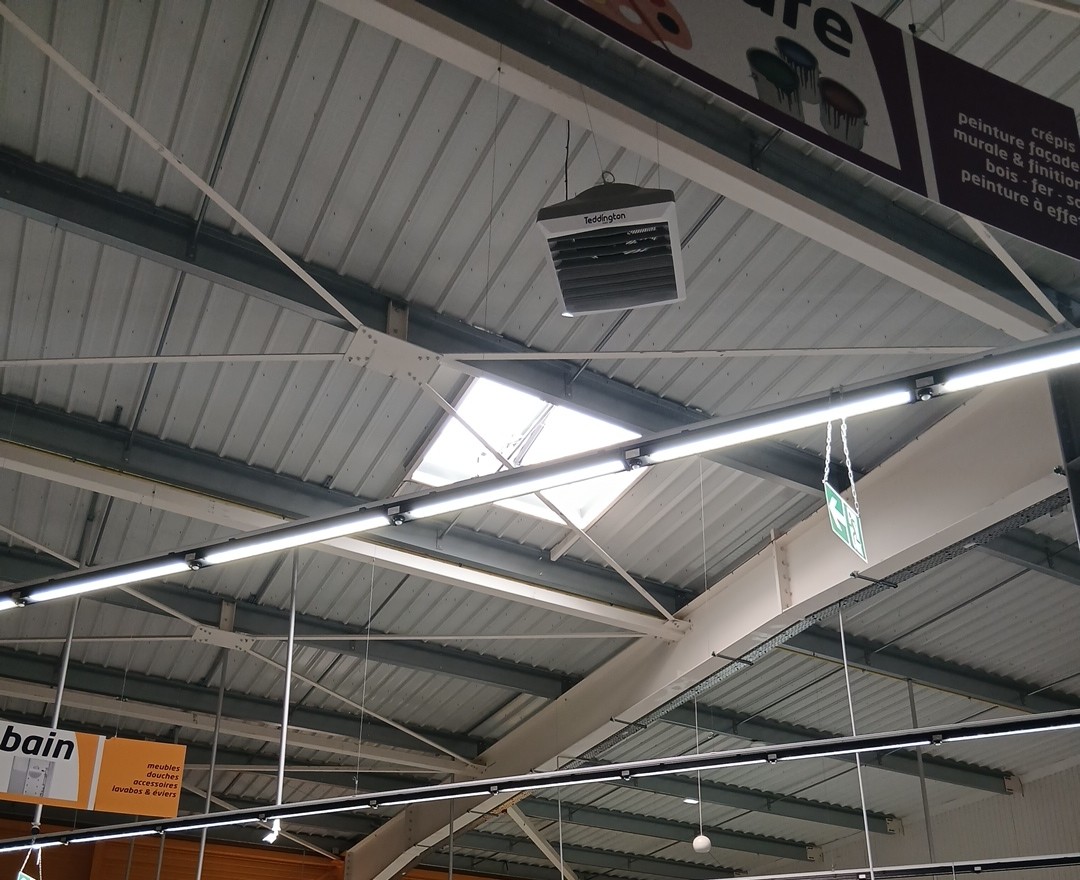

Un déstratificateur d’air fonctionne en mettant en mouvement cet air chaud afin de favoriser son retour vers les zones basses du bâtiment. Il ne produit pas lui-même de chaleur : son rôle est de mieux répartir la chaleur déjà produite par le système de chauffage.
La fiche CEE IND-BA-110 définit précisément le système de déstratification comme un équipement permettant d’homogénéiser la température d’un local en redistribuant vers le sol la chaleur située à proximité du plafond ou du faîtage, sans apport de chaleur propre au système.
L’objectif est donc de mieux utiliser la chaleur déjà produite, plutôt que d’augmenter systématiquement la production de chauffage.
Pourquoi les bâtiments industriels perdent-ils de la chaleur sous toiture ?
La principale cause est liée au comportement naturel de l’air chaud.
Lorsqu’un système de chauffage fonctionne, l’air réchauffé devient moins dense et monte. Dans un bâtiment industriel de grande hauteur, cette masse d’air chaud peut progressivement s’accumuler sous la toiture.
Plus le volume du bâtiment est important, plus le phénomène peut être marqué.
Un atelier peut ainsi présenter une température relativement confortable sous toiture tout en restant plus froid au niveau du sol. Le chauffage continue alors de fonctionner pour atteindre la température recherchée dans la zone occupée, alors qu’une partie de la chaleur se concentre déjà dans les parties hautes.
La stratification peut également être aggravée par la configuration du bâtiment, les caractéristiques du chauffage, la hauteur sous plafond, les ouvertures fréquentes des portes industrielles et les conditions d’exploitation.
La conséquence est double : un confort thermique moins homogène et une utilisation moins efficace de l’énergie de chauffage.
Dans ce contexte, la déstratification permet de réduire les écarts de température en favorisant la circulation de l’air chaud vers les zones basses.
Il est toutefois important de rappeler qu’un déstratificateur ne remplace pas une isolation performante, une bonne régulation ou une maintenance correcte du système de chauffage. Il constitue un levier complémentaire dans une stratégie d’efficacité énergétique.
Comment fonctionne le financement par les CEE ?
Les Certificats d’Économies d’Énergie, ou CEE, constituent un dispositif réglementaire français qui oblige certains acteurs de l’énergie à contribuer à la réalisation d’économies d’énergie.
Dans ce cadre, des opérations standardisées définissent les conditions techniques permettant de générer un volume de CEE.
Pour la déstratification industrielle, l’opération est encadrée par la fiche IND-BA-110. Les pouvoirs publics recensent actuellement cette fiche parmi les opérations standardisées du secteur industrie.
Le principe est relativement simple : lorsqu’une opération répond aux critères de la fiche, elle peut générer un volume de certificats exprimé en kWh cumac.
Ces certificats peuvent ensuite donner lieu à une valorisation financière auprès d’un acteur du dispositif CEE.
Il est important de distinguer deux notions : le volume de CEE généré par l’opération et le montant financier effectivement proposé à l’entreprise.
Le premier dépend de la formule réglementaire prévue par la fiche. Le second dépend notamment de la valorisation du certificat et des conditions commerciales proposées par l’acteur qui finance ou valorise l’opération.
Il n’existe donc pas un montant universel de « prime CEE déstratificateur » applicable à tous les projets.
Qui peut bénéficier de cette opération ?
La fiche IND-BA-110 concerne les bâtiments industriels existants situés en France métropolitaine et présentant les caractéristiques définies par la fiche. Le local doit notamment être complètement clos, présenter une hauteur sous plafond ou sous faîtage d’au moins 5 mètres et être chauffé par un système convectif et/ou radiatif répondant aux conditions de la fiche.
La température de consigne lorsque le local est occupé doit également être supérieure ou égale à 15 °C.
Le dispositif exclut notamment les entrepôts logistiques, réserves, entrepôts et locaux de stockage dans le cadre de cette fiche industrielle, ainsi que les locaux dont la température de consigne occupée est strictement inférieure à 15 °C. Il convient donc de vérifier précisément l’éligibilité du bâtiment avant de présenter le projet comme éligible aux CEE.
Autre point important : les brasseurs d’air plafonniers ne sont pas assimilés automatiquement à un système de déstratification éligible. La fiche définit précisément les caractéristiques du système pouvant bénéficier de l’opération.
L’installation doit par ailleurs être réalisée par un professionnel répondant aux conditions prévues par la fiche.
Et pour les bâtiments tertiaires ?
Il faut distinguer le secteur industriel du secteur tertiaire.
La déstratification fait également l’objet d’une fiche CEE spécifique dans le secteur tertiaire, BAT-TH-142. Les conditions ne doivent donc pas être mélangées avec celles de l’IND-BA-110. Le ministère référence actuellement les deux fiches séparément.
Pour un bâtiment commercial, une salle de sport, un bâtiment d’activité ou un autre bâtiment tertiaire, l’étude doit donc être réalisée au regard de la fiche applicable à son secteur.
Comment calculer le potentiel d’économie ?
Le potentiel d’économie énergétique ne peut pas être déterminé uniquement à partir de la surface du bâtiment.
Il dépend notamment de la hauteur, du volume chauffé, du système de chauffage, des horaires de fonctionnement, de la température de consigne et du niveau de stratification observé.
Une première analyse consiste à mesurer la température à différentes hauteurs.
Par exemple, si un atelier présente une température nettement plus élevée sous toiture qu’au niveau du sol, cela constitue un indicateur de stratification thermique.
L’analyse peut être complétée par l’étude des consommations de chauffage et des périodes de fonctionnement.
L’objectif est de déterminer si une meilleure homogénéisation de la température peut permettre de réduire les besoins de chauffage ou d’améliorer les conditions thermiques dans la zone occupée.
Quel est le prix d’une installation ?
Le prix d’une installation de déstratificateurs dépend fortement de la configuration du bâtiment.
Le nombre d’appareils nécessaires, leur puissance, la hauteur d’installation, la structure du bâtiment, les moyens d’accès, le système de régulation et les travaux électriques peuvent modifier significativement le coût du projet.
Une installation dans un atelier de faible hauteur ne présente évidemment pas les mêmes contraintes qu’un site industriel de très grande hauteur nécessitant des moyens de levage ou une intervention en hauteur.
Le devis doit également intégrer la note de dimensionnement, le calepinage, les équipements de commande et les éventuelles adaptations électriques.
Il est donc difficile de définir un prix unique au m².
Pour une entreprise, le bon indicateur n’est d’ailleurs pas uniquement le coût d’achat de l’équipement, mais le coût net après valorisation CEE, rapporté aux économies énergétiques attendues.
Comment se déroule une installation ?
Un projet de déstratification industrielle commence généralement par une analyse du bâtiment.
Le professionnel étudie la hauteur sous plafond, le volume du local, le système de chauffage, les puissances installées, les zones occupées et les contraintes d’exploitation.
Une note de dimensionnement permet ensuite de déterminer les besoins en déstratification et le nombre d’équipements nécessaires. La cohérence entre le nombre installé et les préconisations de dimensionnement fait partie des éléments documentaires du dispositif CEE.
Le calepinage permet ensuite de déterminer la position des équipements.
Cette étape est importante dans un bâtiment industriel : installer trop peu de systèmes peut limiter l’homogénéisation recherchée, tandis qu’un mauvais positionnement peut réduire l’efficacité du brassage.
L’installation comprend ensuite la fixation des équipements, les raccordements électriques, la mise en place du système de régulation et les essais.
La fiche actuelle prévoit notamment un asservissement à au moins une mesure de température dans la zone située entre le système de déstratification et le plafond ou le faîtage.
Pourquoi faire appel à un installateur spécialisé ?
Installer des déstratificateurs dans un bâtiment industriel ne consiste pas simplement à fixer plusieurs ventilateurs sous la toiture.
Le nombre d’équipements, leur positionnement, leur hauteur d’installation, leur sens de circulation de l’air et leur pilotage doivent être cohérents avec la configuration du bâtiment.
Un installateur spécialisé peut également vérifier l’éligibilité du projet au dispositif CEE avant le lancement des travaux.
Cette anticipation est particulièrement importante car la fiche IND-BA-110 impose des caractéristiques précises concernant le bâtiment, le chauffage, les équipements et la documentation du projet.
Le professionnel doit également être capable de produire ou de coordonner la note de dimensionnement, le calepinage et les documents nécessaires à la constitution du dossier.
Déstratificateur d’air CEE : les points à vérifier avant de lancer le projet
Avant de signer un devis, une entreprise industrielle doit vérifier plusieurs éléments.
Le bâtiment doit tout d’abord correspondre au périmètre de la fiche CEE applicable. Pour l’IND-BA-110, il s’agit notamment d’un bâtiment industriel existant, complètement clos, de hauteur sous plafond ou sous faîtage d’au moins 5 mètres, avec une température de consigne en occupation d’au moins 15 °C et un système de chauffage entrant dans les catégories prévues par la fiche.
Il faut ensuite vérifier que le système proposé correspond bien à la définition réglementaire d’un système de déstratification.
La note de dimensionnement et le calepinage doivent être prévus.
Enfin, les documents nécessaires au dossier CEE doivent être préparés dans le respect du calendrier de l’opération.
Une installation techniquement pertinente peut ainsi devenir un projet d’efficacité énergétique particulièrement intéressant lorsqu’elle est correctement dimensionnée et accompagnée d’un financement CEE.
FAQ – Déstratificateur d’air CEE
Qu’est-ce que la fiche CEE IND-BA-110 ?
La fiche IND-BA-110 est une opération standardisée du dispositif des Certificats d’Économies d’Énergie consacrée à la mise en place d’un système de déstratification d’air dans un local industriel de grande hauteur.
Quelle hauteur minimale faut-il pour bénéficier des CEE ?
Pour l’opération IND-BA-110, le local industriel doit avoir une hauteur sous plafond ou sous faîtage d’au moins 5 mètres.
Tous les entrepôts sont-ils éligibles à l’IND-BA-110 ?
Non. La fiche industrielle exclut notamment les entrepôts logistiques, réserves, entrepôts et locaux de stockage. Il faut donc vérifier le classement et l’usage réel du bâtiment avant de conclure à l’éligibilité.
Peut-on bénéficier des CEE avec un chauffage radiatif ?
Oui, la fiche IND-BA-110 prévoit également le cas des locaux chauffés par un système radiatif, sous réserve du respect des conditions prévues. Lorsque le local combine chauffage convectif et radiatif, les montants de certificats peuvent être cumulés conformément à la fiche.
Les brasseurs d’air sont-ils éligibles ?
La fiche IND-BA-110 distingue le système de déstratification des brasseurs d’air plafonniers. Les brasseurs d’air plafonniers ne sont pas éligibles à cette opération lorsqu’ils ne répondent pas à la définition et aux caractéristiques prévues par la fiche.
Quel est le montant de la prime CEE ?
Il n’existe pas une prime forfaitaire identique pour tous les bâtiments. Le volume de CEE est calculé selon la formule de la fiche, notamment en fonction de la zone climatique, de la hauteur du local, du mode de fonctionnement et de la puissance nominale du chauffage. La valorisation financière dépend ensuite des conditions de valorisation des CEE.
Faut-il une étude de dimensionnement ?
Oui. La fiche prévoit une note de dimensionnement précisant notamment la hauteur du local, les moyens de chauffage et leurs puissances ainsi que les préconisations d’installation et le nombre de systèmes nécessaires.
Peut-on installer des déstratificateurs avant de vérifier les CEE ?
Il est préférable de vérifier l’éligibilité et de sécuriser le montage du dossier avant l’engagement de l’opération. Les documents du dispositif distinguent notamment la date d’engagement, la date de preuve de réalisation et les justificatifs nécessaires.
Combien coûte une installation de déstratificateurs ?
Le prix dépend du nombre d’appareils, de la hauteur du bâtiment, de la puissance des équipements, du système de commande, des travaux électriques et des moyens d’accès. Il faut donc réaliser une étude du site avant d’établir un prix fiable.
La déstratification permet-elle de réduire la facture de chauffage ?
Elle peut contribuer à améliorer l’efficacité du chauffage en homogénéisant la température et en redistribuant vers le bas la chaleur accumulée en hauteur. Le niveau d’économie dépend toutefois des caractéristiques du bâtiment, du chauffage et des conditions d’exploitation. Une étude préalable est nécessaire pour estimer le potentiel réel.
Conclusion
Le déstratificateur d’air CEE constitue une solution intéressante pour les bâtiments industriels de grande hauteur confrontés à des phénomènes de stratification thermique.
Grâce à la fiche IND-BA-110, l’installation d’un système de déstratification peut générer des Certificats d’Économies d’Énergie lorsque les conditions réglementaires sont respectées. Le bâtiment, le système de chauffage, la hauteur, les équipements installés, le dimensionnement et la documentation doivent notamment répondre aux exigences de la fiche.
Le financement ne doit cependant pas être considéré comme une simple « prime automatique ». Le volume de CEE dépend d’une formule réglementaire et la valorisation financière dépend des conditions de financement proposées dans le cadre du dispositif.
Pour un industriel, la bonne démarche consiste donc à faire vérifier l’éligibilité du bâtiment, mesurer le potentiel de déstratification, dimensionner correctement l’installation et sécuriser le dossier CEE avant les travaux.
L’objectif final reste le même : mieux répartir la chaleur déjà produite, limiter les consommations inutiles et réduire la facture énergétique du site.
